n 定制化：可根据需求定制多节触点系统，以满足用户不同要求。

n 后接线型安装方式：功效学设计，后部接线更加方便，节省操作空间，提升作业效率。

n 性能可靠：接线端子设计保证指触性能，避免误操作触电，并且设计螺丝防脱落功能，提升可靠性。

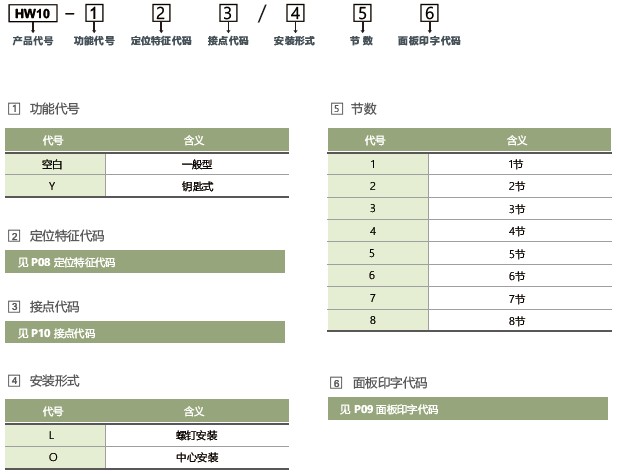

HW10系列转换开关型号命名

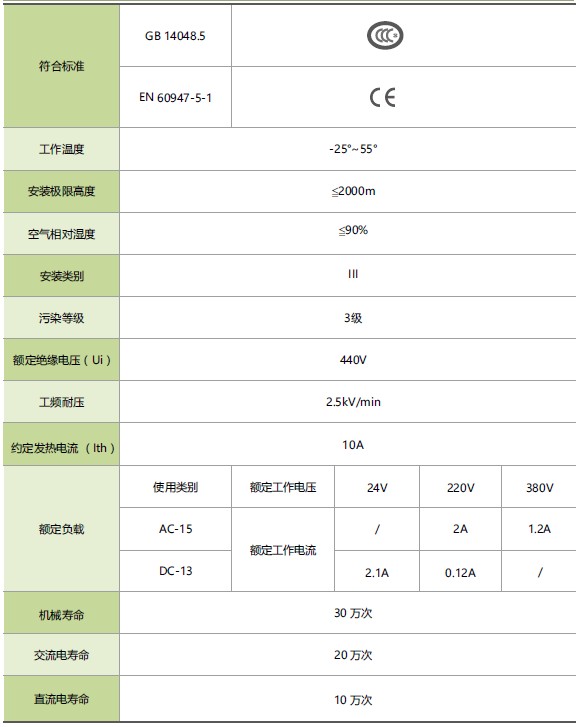

基本技术参数

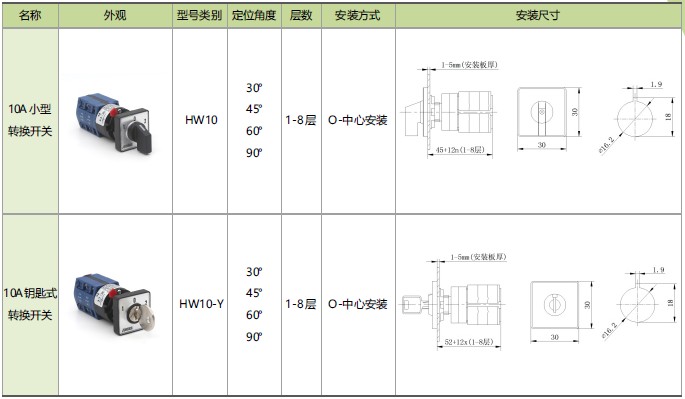

HW10转换开关

●备注：钥匙式转换开关在0°位置钥匙可拔出。

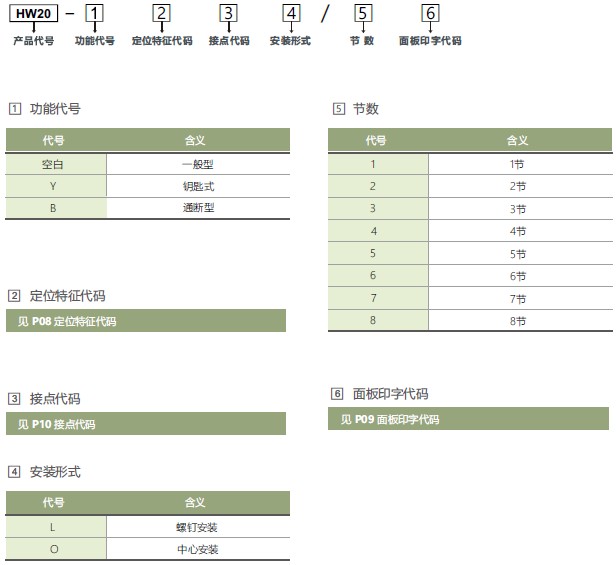

HW20系列转换开关型号命名

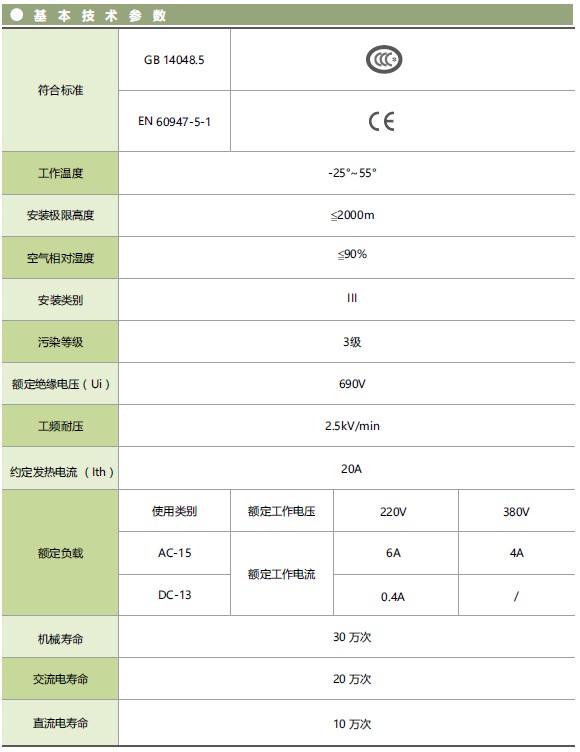

基本技术参数

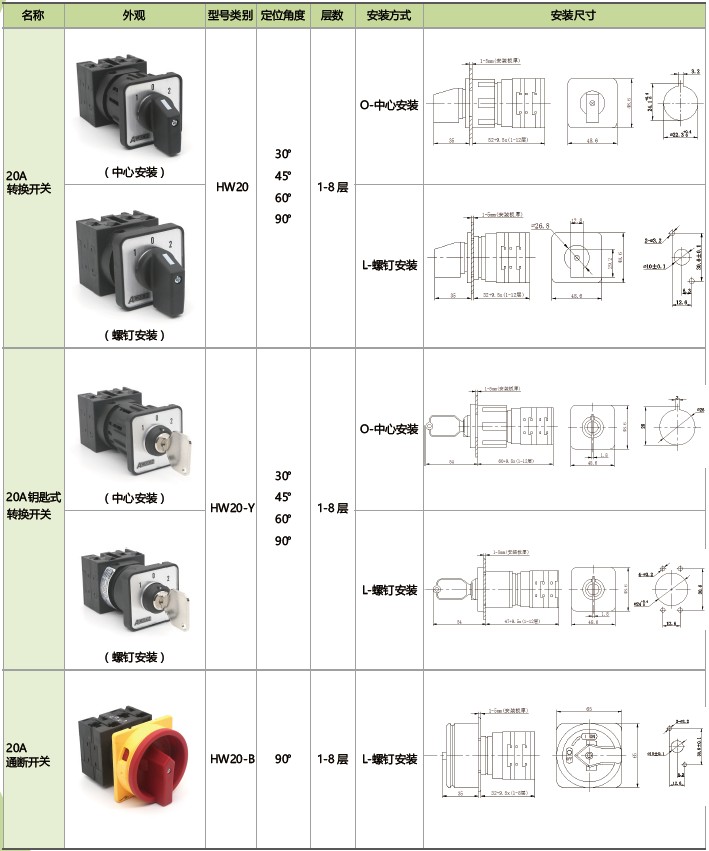

HW20转换开关

●备注：钥匙式转换开关在0°位置钥匙可拔出。

定位特征代码

定位特征代码表示装换开关的档位特征，分为定位式和自复式两类。

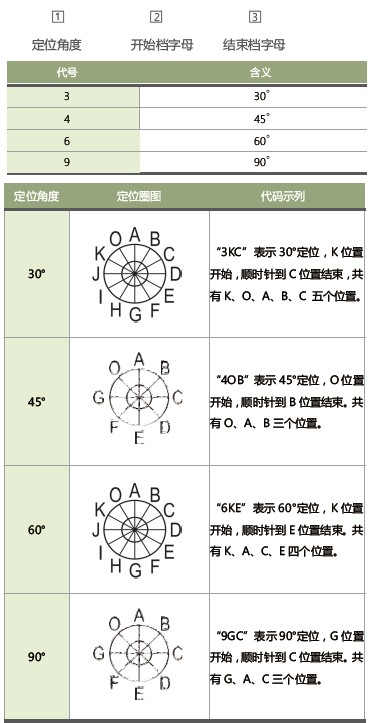

（1）定位式：定位式不含有自复位操作功能，HW系列转换开关可以提供30°45°60°90°等多种定位角度。

●备注：如果是360°操作，不限位，则结束档位与开始字母相同，例如“3JJ”,表示30°定位，-90°开始，12档，不限位。

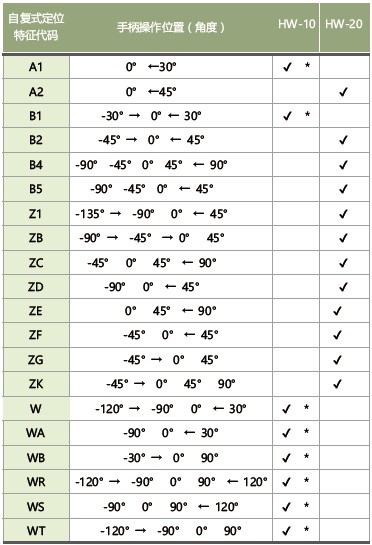

（2）自复式：自复式的一个或几个档位具有自复位功能。HW系列转换开关为用户提供数十种自复位方式选择，并可满足用户的定制要求。

注意：自复式代码为特定代码，根据手柄操作位置而定。另外注意HW-10和HW-20系列可实现角度不一，具体见下表

●注意事项：打钩的代表可以实现，后面带*的代号，所使用转换开关的节数不应超过3节。

●如有进一步的需求定制，请咨询技术支持部门。

面板的印字代码

面板印字代码可根据客户需求进行定制。

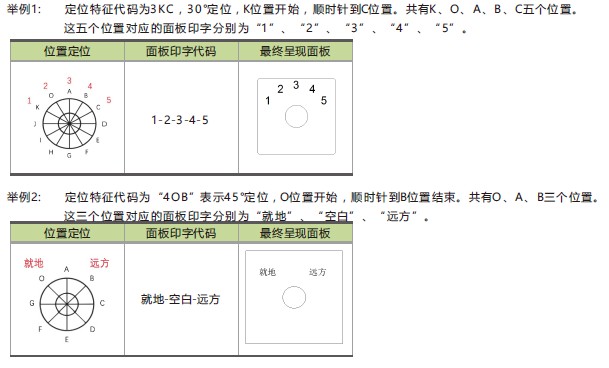

（1）定位式：以定位特征中“开始档位”为初始位置，顺时针填写面板印字代码，中间用“-”区分，直至结束档位。

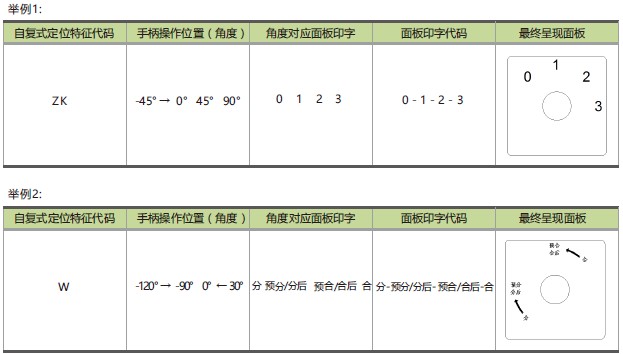

（2）自复式：以手柄操作位置（角度）为基准。从左向右依次确定面板印字代码，中间用“-”区分，直至结束。

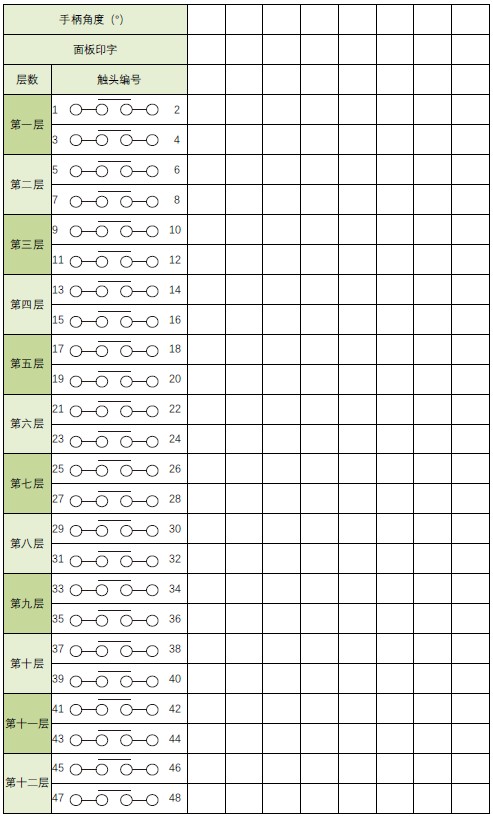

接点代码

接点代码种类复杂繁多，将有爱可信电气技术人员选型提供，请填写以下表格，并传给商务内勤人员即可。
