ACX6100系列开关状态智能综合指示装置是根据目前中高压开关柜技术发展而设计的一种新型多功能、智能化动态集中状态指示装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上，它集开关柜一次回路模拟图（功能单元：手车状态、断路器开关分合闸状态、弹簧储能状态、接地开关状态等）高压带电、带电闭锁、分/合闸操作开关、远方/就地操作开关、手储/自储控制开关、温度、湿度情况，并有LED数码管/液晶实时显示以及RS485通讯等功能。
型号说明
规格尺寸
前面板示意图

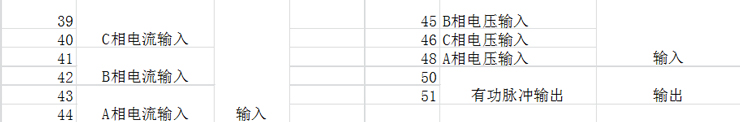

背部端子接线图
开孔尺寸
技术参数
|
技术指标 |
技术参数 |
|
工作电压 |
AC/DC:80~270V |
|
工作温度 |
-5℃~+55℃ |
|
工作温度 |
-10℃~+60℃ |
|
功耗 |
≤15W |
|
温湿度检测精度 |
温度±1℃湿度±5% |
|
通讯方式 |
RS485:Modbus-RTU |
|
输出接点容量 |
加热器风扇接点输出AC220V/5A DC30V/3A |
|
外形尺寸 |
240（长）X188（宽）X68（厚） |
产品细节
生产质检
NO1.原材料检验
■ 检验设备：LCR数字电桥、耐压测试仪、压敏电阻测试仪、频率振动器；
■ 供应商：要求提供关键元器件的第三方认证、每批出厂检验报告、送样并进行实地评审考核；
■ 按照国标GB2828分级对原材料进行相对应的抽样比率进行抽样。
NO2.生产过程检验
■ 设备：贴片机、多功能交流采样变送器校验装置，雷击浪涌、静放电发生器
■ 自检，互检，产品老化时间72小时，在线检。
NO3.成品检验
■ FQC和CQC检验
■ 设备：多功能交流采样变送器校验装置、耐压测试仪、电能表校验装置
NO4.出厂检验
■ 定期抽查备货，保证所有产品都是近期生产，过期的产品全部销毁
