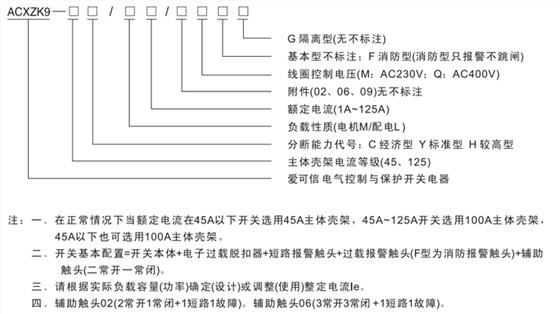

型号说明

产品优势

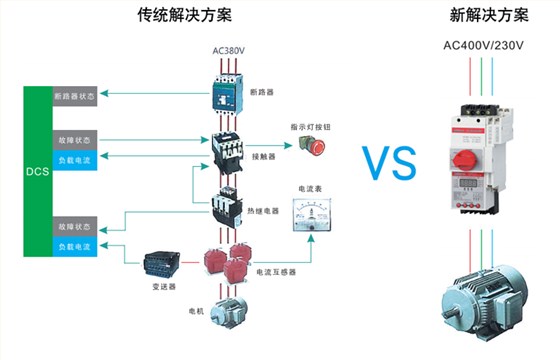

分离电器构成的系统相比

具有控制与保护自配合的特性ACXZK9系列控制与保护开关电器集控制与保护功能于一体，相当于断路器(熔断器)十接触器十过载继电器十辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 )，只要根据负载功率或电流即可正确选择单一产品，代替以往的包括自电源进线端至负载端的各种电器，不需降容:; 大大减轻了设计人员的工作量。

b、具有稳定的运行可靠性和系统的连续运行性能，ACXZK9接通后无需维护即可投入使用，即具有分断短路故障后的连续运行性能: ACXZK9在进行了分断短路电流试验后，仍具有不小于1500次的AC-44电寿 命这是由断路器等分离元件构成的系统所难以达到的，ACXZK9的这一特性提高了系统的运行可靠性和系统的连续运行性，其中的lcs为 80kA指标属同类产品的较高指标 。 c、节能节材:ACXZK9具有体积小、安装面积少、无分离元件接点、减少线路发热、节约能源、节约材料等优点。

与塑壳断路器相比

a. 具有分断能力高、飞弧距离短的特性ACXZK9在380V额定运行短路分断能力lcs (o-co-co) 达到高分断型为 80kA、标准型为50kA、经济型为35kKA，在 50kA 预期短路电流下的分断时间仅为2~3ms，限流系数达到 0.2以下，达到塑壳断路器的高水平，达到熔断器的限流水平，大大限制了短路电流对系统的动、热冲击。 ACXZK9飞红距离仅为20~30mm。

b. 与塑壳断路器构成的保护系统相比, 具有保护整定电流连续可调整的特性: ACXZK9 (反时限)电流和磁脱扣 (定时限)电流均可在面板上进行调整，即除了常规的热保护电流可根据负载功率进行整定外，过流保护整

定电流也可在面板上进行调整 (配电负载的调整范围为3~6le，电动机负载的调整范围为6~12le)。克服了 壳断路器的短路保护整定电流出厂后用户无法调整的缺点使得ACXZK9产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。

与接触器性能相比具有寿命长、操作方便的特性

ACXZK9机械寿命达500~1000万次, 电寿命AC-43为100~120万次, 既可就地手动操作，又可实现远距 离自动控制功能。采用了先进的触头与电磁系统分离式设计，有效抑制了触头的二次弹跳，提高了产品的 电寿命，而且特别适用于重载起动等严酷的场合。

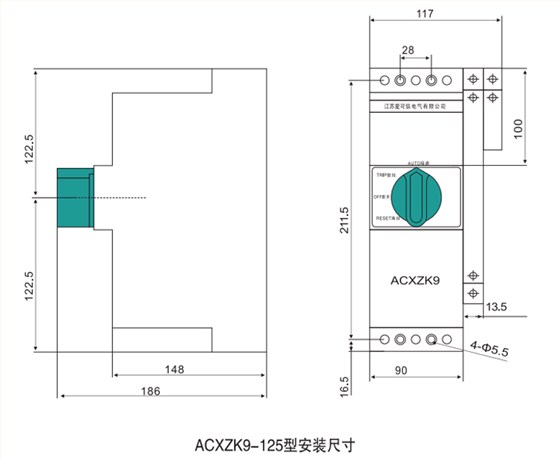

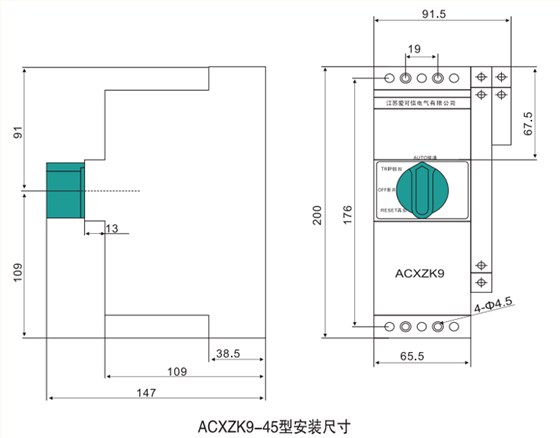

规格尺寸

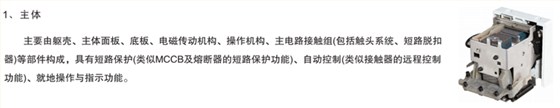

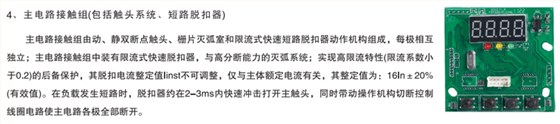

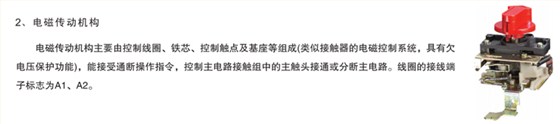

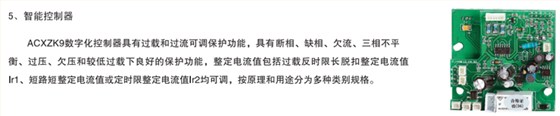

产品细节
