一、概述

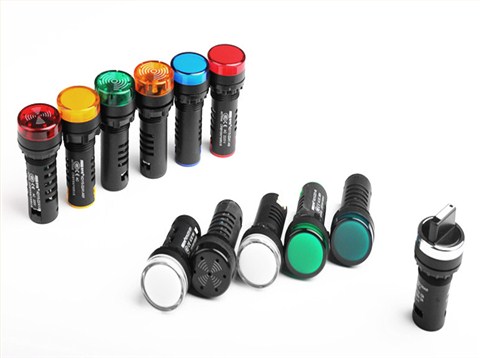

AD115系列信号灯采用纯色高亮LED芯片为光源，使用寿命长，能耗低，耐震动，可靠性高，适用于电讯、电力、冶金、机床、机械等电气设备的线路中做指示信号、预告信号及其他指示信号用。

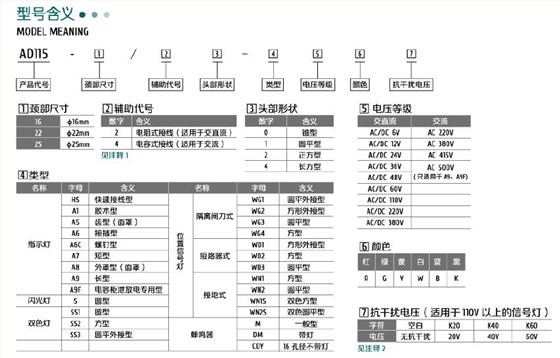

二、型号命名

备注1：信号灯刻字只适用于Φ22系列HS、A7（方型、圆型）、A9（方型、圆型）

备注2：恶劣环境下如需防防湿、防雾，请备注TH字母。

注释1：电阻式分压在交、直流回路中均可使用，电容式分压用于交流回路。但是因为电阻式分压热量较电容式分压高很多，如用户确定用于交流回路时，建议尽量采用电容式分压信号灯。

注释2：在很多信号指示回路中，由于干扰感应电压容易使LED光源似亮非亮，影响正常判断，抗干扰信号灯是在原信号灯内部设一门限电路，低于门限值信号灯不亮，高于门限值信号灯亮，从而有效解决这一问题。一般门限电压20-60V，建议门限电压不要太高，否则信号灯可能不工作。

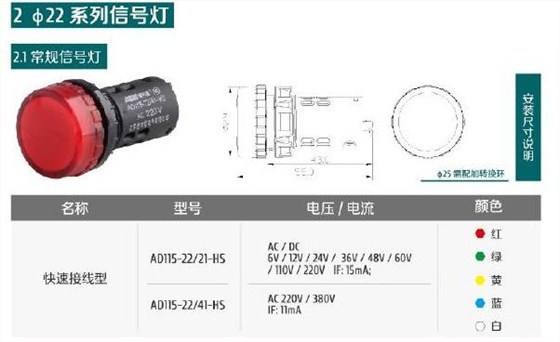

HS型信号灯，为2012年度新推出的信号灯类型。

接线方式：由原先的螺丝压线改为自动压线。用户接线时只需用手指将信号灯尾部插针按下，并将头部去皮的导线插入引线孔中，松开插件，既完成了接线过程。如果导线为单股导线，只需将头部去皮导线直接插入引线孔中即完成接线过程。如果信号灯与其他大功率用电器并联，导线有大电流通过，则需将并联导线头并紧。

注释3：HS型信号灯采用电阻分压抗干扰，抗干扰电压范围为6-36V，建议等级为：6V、20V、36V

三、技术指标

连续工作寿命≥30000小时

允许瞬间电压波动±20%（110V以上）

频率50HZ

工频耐压：2500V（交流有效值）/1min

相比漏电起痕指数CT1≥100，阻燃

绝缘电阻Ui≤60V为5MΩ，60V＜Ui≤660V为50MΩ

四、适用环境

使用环境温度：-25℃～+50℃

海拔高度≤2000米

防振（正弦波）10-2000HZ，1.5mm，10g

安装类别Ⅲ

污染等级 三级

头部防护等级IP65

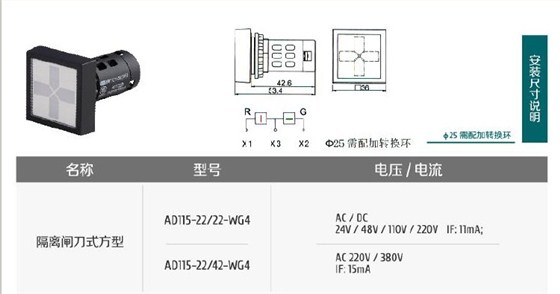

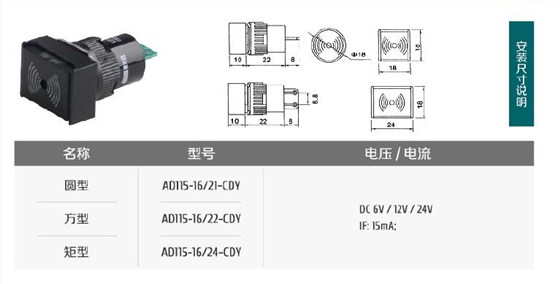

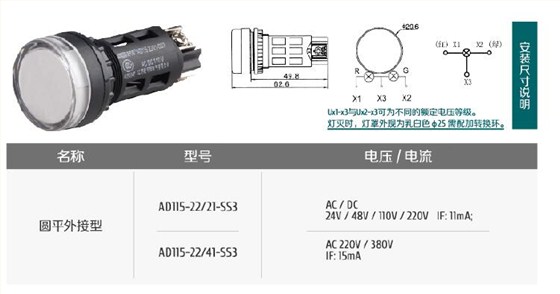

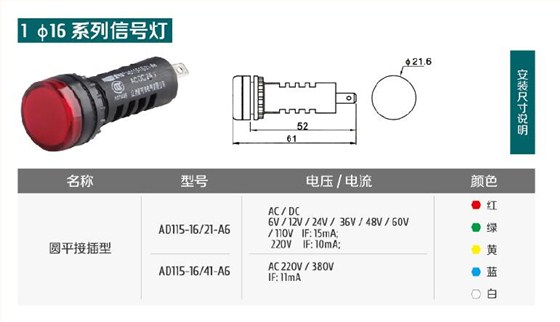

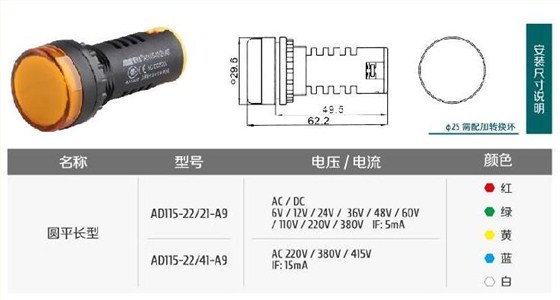

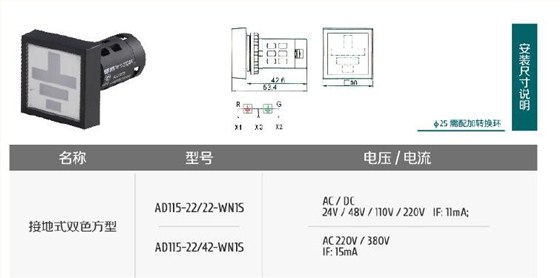

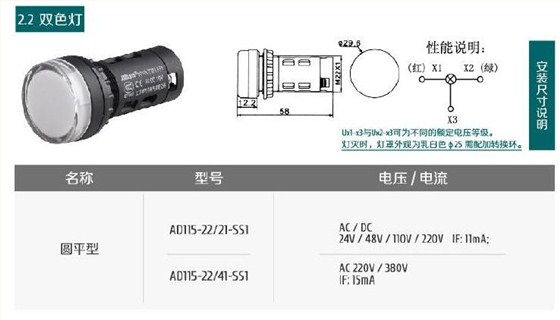

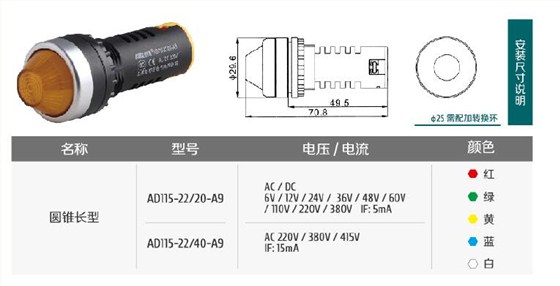

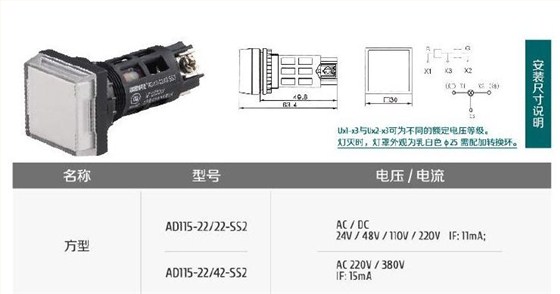

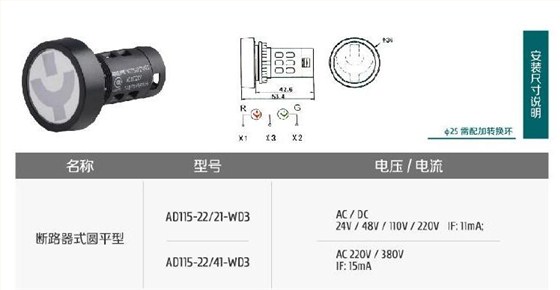

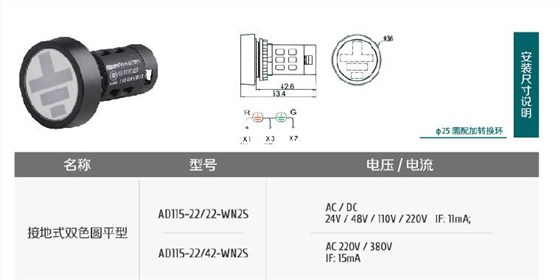

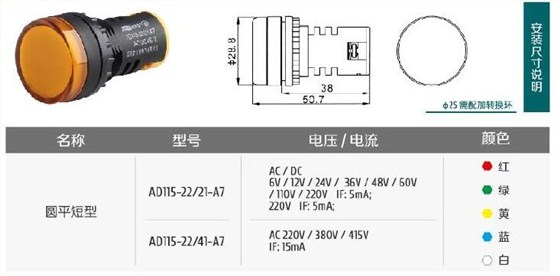

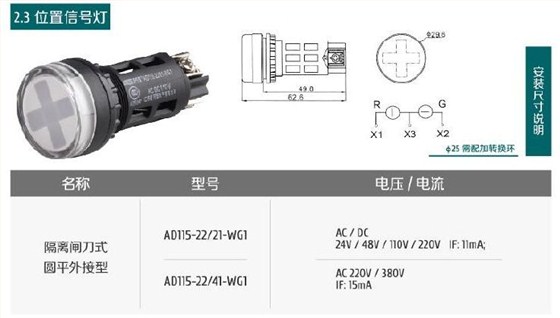

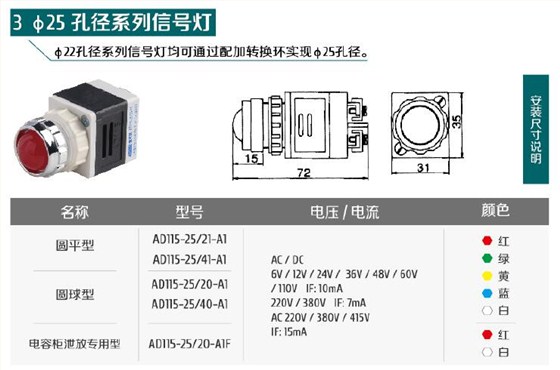

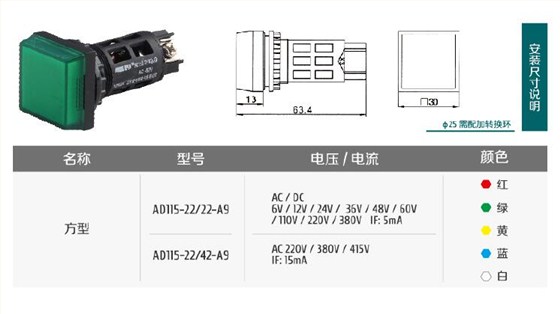

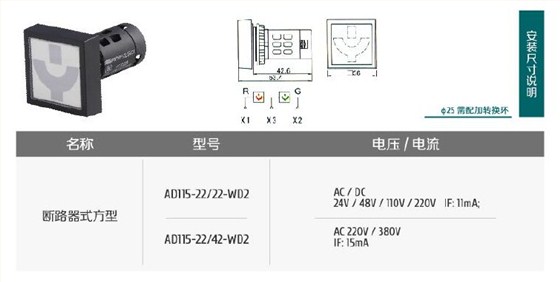

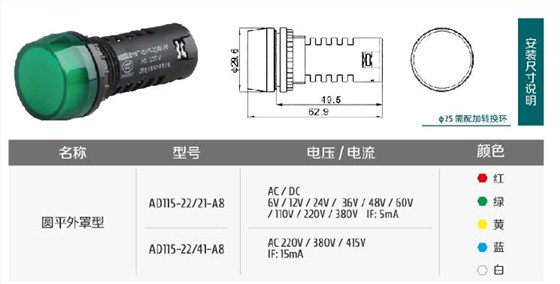

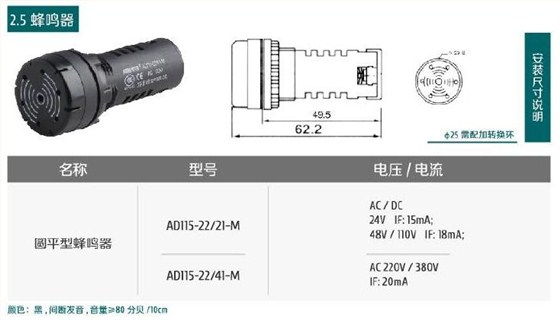

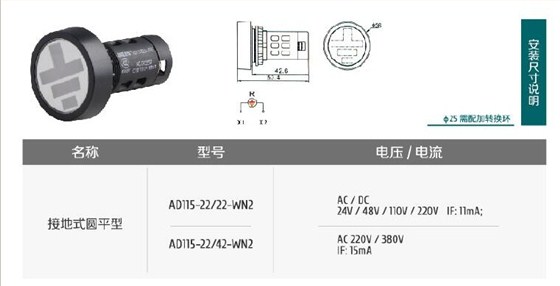

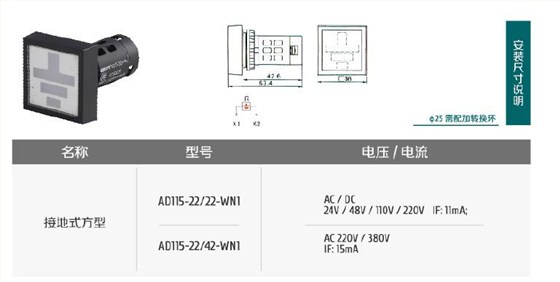

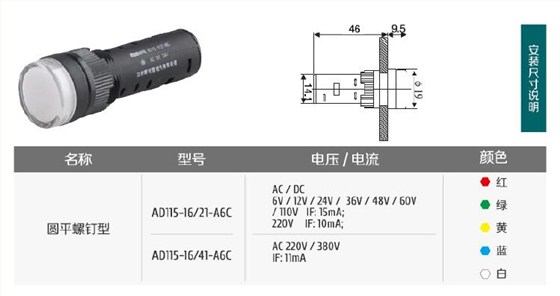

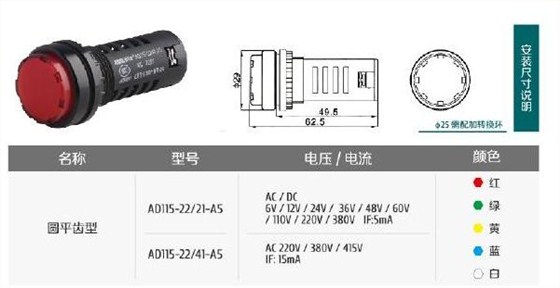

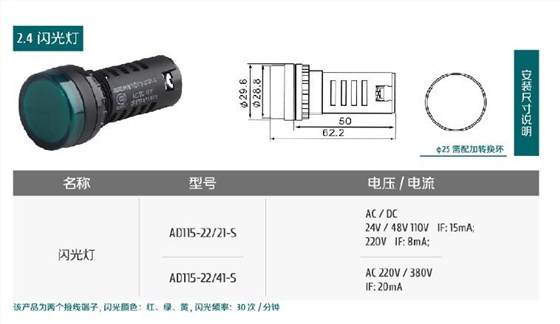

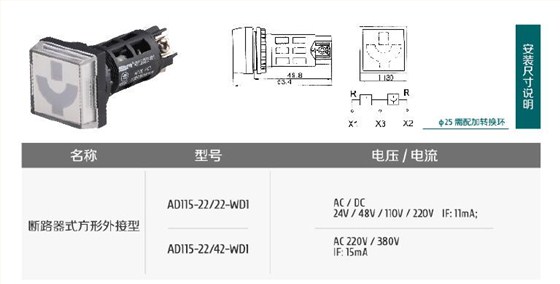

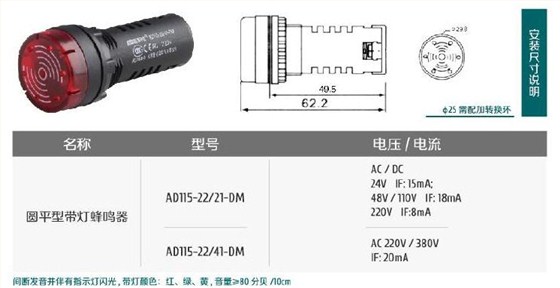

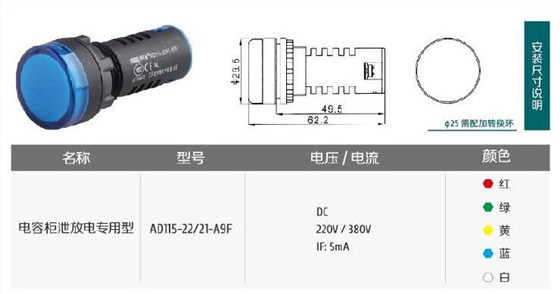

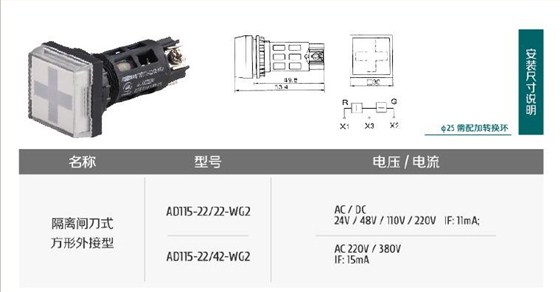

五、产品
